可動戦車模型愛好会作品掲示板
M1070/M1000 重装備運搬車
- 9th
2026/09/27 (Sun) 11:16:14
昨年、大洗の展示会でD9Rを展示した際。隣の卓で件名の作品を展示されており「トレーラーも是非」と言われた事＆そこから半年経たずに安くホビーボスのキットが中古で手に入った事から可動化させてみました。
M1070トラック
動いたら折れる壊れるのが目に見えている泥除けやハーネス類は省略。機能としては走行、ヘッド/テールライト、パトライト点灯、エンジンサウンドだけと普通のトラックです。
Re: M1070/M1000 重装備運搬車
- 9th
2026/09/27 (Sun) 11:22:41
動力類はオーランドハンターという1/32～1/35スケールのトラックやロッククローラーを得意とするメーカーのパーツを組み込みました。レイアウトはほぼオリジナルと同じです。
駆動は6x8、前輪に加えて実写同様、最後尾輪が舵角します。
実車だと8x8なんですが、予算とサーボ一体のアクスルが入る余裕がないことから最後尾輪だけ無動力です。
キットのサスアームに乗るよう、3Dプリンターでアクスルケース類を作成してます。
Re: M1070/M1000 重装備運搬車
- 9th
2026/09/27 (Sun) 11:24:58
メカ類の搭載空間がなかったので仕方なくキャビン後列を丸々入れ物に。
バッテリーはボンネットの中に。床下に隙間があったのでスピーカーも押し込んでいます。
Re: M1070/M1000 重装備運搬車
- 9th
2026/09/27 (Sun) 11:30:14
M1000トレーラーも実車では手動ないし自動で車輪が向きを変える仕様なので再現を試みることに。
Re: M1070/M1000 重装備運搬車
- 9th
2026/09/27 (Sun) 11:38:32
幸いキットには「やろうと思えば舵角が取れる」構造だったので各所ベアリングを仕込んで極力負荷を減らし、可動化。
サーボを仕込むにもトラックからでは接続も電源容量も厳しいことから機械式にしました。なのでトレーラーにはかなり嘘を入れています。
動作機構ですが。
トラックとの接続ピンの近くにカプラーと噛み合う爪のようなもの（キットではモールド扱いになっていた）をピンを軸に旋回するように加工。この回転をリンクで前後運動にしワイヤーで引くことで各車軸を動かしています。ワイヤーは極力目立たないように2mmの中空管を車両に這わせて内部を通す構造で、ワイヤーとしては釣り糸のPEラインを用いています。
Re: M1070/M1000 重装備運搬車
- 9th
2026/09/27 (Sun) 11:43:02
実際にカプラーの爪を動かすとこうなります。
先のM1070で牽引させてみましたが500gの重りで問題なく短距離での牽引もトレーラーの舵も動いたので成功かな？と。
連結状態だと80cm近い長さになるので脱落等なくちゃんと走行してられるかは未知です。

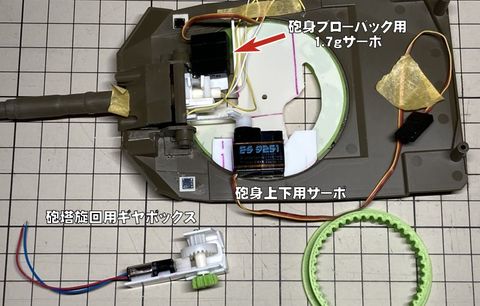

砲塔と車体を独立化 - やす URL
2026/09/11 (Fri) 21:11:49
10式戦車の砲塔を配線の絡まりを気にせずグルングルン回したいので、車体と砲塔の電源を完全に独立して分け、両者を無線で繋ぐことに。
車体側にフタバの受信機とESP32を載せ、受信機から出たPWM出力の1部（砲塔旋回、仰俯角、射撃トリガーの3ch）をESP32に読み込ませ、砲塔に積んである別のESP32にWifiで中継するという方法を取りました。選んだボードは最近知ったESP32 C3というもの。届いた瞬間、小さすぎてビビる。このサイズにWiFiやらbluetoothやら色んな機能がてんこ盛り。しかも数百円以下で買えるという。
一応今の方法だと8ch分を中継出来るそうですが、とりあえず6ch中継出来るようにしておきました。
プログラムはGeminiに全てお任せ。AIの登場で電子工作がサクサク進み、本当に良い時代になりました。
投稿者削除 - (削除)
2026/08/02 (Sun) 19:48:44
(投稿者により削除されました)
KV85 (オゴネク) - 僕Ⅰ号
2026/08/04 (Tue) 10:55:32
砲塔下部が無かったので、綿棒のケースの蓋を接着
タ－レットリング - 僕Ⅰ号
2026/08/04 (Tue) 10:58:39
車体上部と綿棒のケースを調整
駆動部 - 僕Ⅰ号
2026/08/04 (Tue) 11:01:10
駆動部が無かったので、タミヤのギヤボックスを配置
全体配置 - 僕Ⅰ号
2026/08/04 (Tue) 11:03:59
ギヤボックス関係の干渉確認
砲塔部完成 - 僕Ⅰ号
2026/08/04 (Tue) 11:10:08
砲塔下部をプラ板で製作して砲身を取付
タミヤのアクトパル受信機が干渉して入らない事が発覚！
ケースを外して配置検討となりました。
九七式 - 僕Ⅰ号
2026/08/10 (Mon) 13:09:27
日本ホビーの1/20 九七式ジャンクを入手しました。
旋回ギヤボックス無し、キャタピラ破損
砲塔部 - 僕Ⅰ号
2026/08/10 (Mon) 13:12:15
タミヤのギヤボックス使用

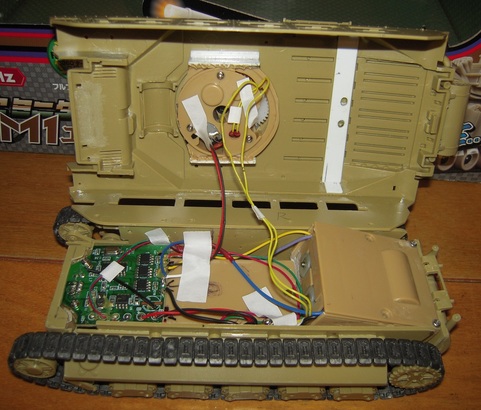

駆動部 - 僕Ⅰ号
2026/08/10 (Mon) 13:15:24
タミヤのアクトパル受信機を配置
完成 - 僕Ⅰ号
2026/08/10 (Mon) 13:21:20
タミヤのセンチュリオンのキャタピラがなんと合いました!
1/16 Ⅱ号戦車 - 僕Ⅰ号
2026/08/30 (Sun) 09:54:15
3DプリントのⅡ号戦車を購入しました。
なかなか良い製品です。
駆動用モ－タ－は付属しています。
砲塔部の旋回ギヤも有ります。
タミヤのギヤボックスを使用して、アクトパル受信機ユニットを搭載すれば完成します。
タミヤ 16式 - せいめい
2026/08/10 (Mon) 12:32:04
ようやく3Dプリンタを手に入れました
練習のお題は16式です。
京商ミニッツAWDのパーツを使ってシャーシを作り、上にタミヤのキットを被せて仕上げる予定です。
まずはデフギアを支えるベアリングをはめる板を作ってここからセンターシャフトの位置や長さを確認。
Re: タミヤ 16式 - せいめい
2026/08/12 (Wed) 15:04:12
CADソフトは Autodesk Fusion なるものを使ってます。
思うような形が出来ない、つかみたいところがつかめない、動いてほしくない箇所が動いたりとか…散々ですが…
寸法を少し変更したり、置き方？を変更したりして何度も印刷、ようやく形になってきました。
ミニッツ純正のセンターシャフトを手で回してみるとデフギアがちゃんと回りました。
さすがデジタル、チョット感動。
Re: タミヤ 16式 - せいめい
2026/08/16 (Sun) 23:47:13
う～ん、ちょっとキツいか？
回らないこともない。
黒いデフギアを回す8Tピニオンギアがデフとその横の桁に挟まれてスムーズに回らない。桁の位置が悪かったか。
ピニオンギアを削って短くしよう。
車軸受けの作成 - せいめい
2026/08/18 (Tue) 13:07:06
黒がミニッツAWDのパーツ。なぜ作ろうと思ったかは
・車軸受けの軸を車軸の真上にする。
（車軸受けの軸がなぜ車軸からオフセットされてるのか私にはわからないし、後々設計がらくそうだから）
・ステアリングロッドの軸を反対にする
最初の画像は印刷の向きを変えたもの。
真ん中の個体は軸の精度を優先したもの。右端はベアリング受けの精度を優先した物。サポート材が軸に付いて後で大変なことになった。
軸受けの軸は出来るだけ一体成型したい。
ギヤシャフトと違ってステアリングで動くのはせいぜい30度くらいかなと思うので綺麗な円でなくてもだいじょうぶかな？
Re: タミヤ 16式 - あっき～
2026/08/21 (Fri) 21:30:43
私も16式のキットは持っていますが、なかなか手が出ません。
３Dプリンター導入で製作がはかどりそうですね、
今後の製作過程の投稿を楽しみにしています。
Re: タミヤ 16式 - せいめい
2026/08/26 (Wed) 10:46:08
あっき～さん、こんにちは。おとなの秘密基地展どんな感じだったんでしょうか？オフ会でお話を聞けることを楽しみにしています。
純正ユニバーサルジョイントがとどかない。まあ、作る前から分かってましたけど。
対策
1.純正のシャフトを切って真鍮パイプで延長する。
2.延長用ジョイントを3Dプリンターで作る。
3.冗談でユニバーサルジョイントを3Dプリンターで作る。
で、3の画像がこれ。なんか動きそう。強度とかどうなの？いや、それ以前に4ｍｍ弱の球体に0.8ｍｍの穴が十字に空くとは。
まあ、穴の設計は1.2ｍｍなんだけどね。
とりあえず手を動かす - せいめい
2026/05/24 (Sun) 22:48:25
AIさまに
「LEDを14個数珠繋ぎにハンダつけして。間隔は1番と2番の間が…」
って時代に早くならないかなぁ。
AE-WS2812B マイコン内臓RGBLEDモジュール
秋月電子通商で一個70円
Re: とりあえず手を動かす - せいめい
2026/05/25 (Mon) 21:28:57
装着イメージ
LEDの埋め込み口は四角にする必要はないけど7mmドリル刃がなかったので5mmで穴をあけた後、彫刻刀で切り開きました。
Re: とりあえず手を動かす - せいめい
2026/05/26 (Tue) 14:56:04
発光イメージ。断線はないみたいです。
Aiさまによると
WS2812Bを最大輝度の白（RGB全灯）で点灯させる場合、1個あたり最大約50〜60mAの電流が必要です。
輝度を最大値から半分（50%）に落とすことで、1個あたりの消費電流も半分に抑えられます。
14個×50mA=700mA。けっこう大飯食らいですね。
輝度を落とせば配線をもっと細くしたりバッテリーを小型にしたりまだまだコンパクトにできそうです。
Re: とりあえず手を動かす - せいめい
2026/05/27 (Wed) 15:03:12
プログラムとスマホのインターフェイスはAIさまにお任せ。今回のAIさまはCopilotです。
AIさまにお願いしたのはカラーサークルをタップして色を選択すること。
明るさスライダーとアニメーションボタンはAIさまが提案してきたのをOKしかもの。
青↔赤ボタンはこちらから追加でお願いした機能です。
目標はどてやすさんのオームに取り付けてもらうことです。
本人未承諾（笑）
Re: とりあえず手を動かす - せいめい
2026/06/02 (Tue) 22:41:59
展示会で安全に長時間光らせるため単四電池を使います。
にしても、オームの胴体は飛行機のバブルキャノピーの様に下部が絞り込まれていて真ん中が広い割には物が入りません。取り付けが大変です。
どてやすさんが胴体の脱着を慎重に行っていたのを思い出しました。
よくこんなキットを動かしたなぁ。
Re: とりあえず手を動かす - せいめい
2026/06/07 (Sun) 12:23:10
LEDがまぶしすぎる。明るさ50%でもデバック中じっと見てると気持ち悪い。
展示会のテーブルの高さは子供の目線とほぼ同じ。
単4電池4本のうち1本をダミー電池にし、明るさをデフォルトで20%にしました。
Re: とりあえず手を動かす - せいめい
2026/07/16 (Thu) 12:23:40
色を塗って完成。
緑はガンダムカラー三本セットに入っていたもの。
目のクリアーパーツは綺麗に磨くよりは擦りガラスみたいな方が優しい感じになるんじゃなかな？
74式のケーブル - せいめい
2026/07/07 (Tue) 12:49:38
車体に付いているケーブルが砲塔旋回時、微妙に当たりそうなのでタコ糸に交換しました。
まだ売ってるんですねタコ糸。
0.7mm 100m
100ｍとかとてもじゃないけど使いきれません。
迷ってます - 佐藤碧
2026/05/31 (Sun) 23:56:21
いま38(t)かマーダー３をラジコン化するか迷ってます。
皆さんにゆだねたいと思います
Re: 迷ってます - 順之助
2026/06/01 (Mon) 21:06:51
塗装がハゲても目立たない、グレーの成形色のほうがのちのち都合が良さそうなので私は田宮の38tを推します。購入前にプラの成形色は要チェックだと思います。起動輪とか転輪は走らせるとハゲるので。
Re: 迷ってます - 順之助
2026/06/07 (Sun) 20:06:16
タミヤの3号突撃砲 短砲身 も良さそうです。
スタックハウンド製作中 - いまいま
2026/04/12 (Sun) 00:53:42
装輪車両第２弾でスタックハウンドMr.１を作っています。
最大の課題はデフギアとドライブシャフトです。
真鍮線、真鍮パイプ、六角シャフト等を、切って、削って、半田付け。
米原オフ会や静岡ホビーショウ目指して、なんとか完成させたいです。
Re: スタックハウンド製作中 - せいめい
2026/04/14 (Tue) 16:09:38
板ばねの素材ってもしかしてペットボトル？
Re: スタックハウンド製作中 - いまいま
2026/04/15 (Wed) 12:55:03
その通り。
炭酸水系の厚めのペットボトルが使いやすいです。
机でペットボトルを転がしながらカッターナイフで２㎜の切れ込みを複数入れておき、最初に輪切りしてから適当な長さに切って使います。板バネパーツを参考にそれらしく積層してつなぎはメルティングテープを巻いて、テープのみ瞬着です。エコな工作です！
Re: スタックハウンド製作中 - いまいま
2026/06/02 (Tue) 22:52:11
その後、デフとプロペラシャフトを擦り合わせして、各リンクを真鍮線に置換え、ホビーショウ前に機構的にはなんとか完成しました。
Re: スタックハウンド製作中 - いまいま
2026/06/02 (Tue) 23:03:43
車輪は回転するのですが、デフが空回りして駆動せず、ホビーショウでは展示のみでした。
替わりに隣のⅣ号Jで出撃しました。
2026ホビーショーにてお声をかけていただいた者です - やす
2026/05/22 (Fri) 20:41:25
約12分の1の動く10式戦車を展示していた者です。可動戦車模型愛好会のメンバー様からお声をかけていただき、お誘いを頂いたのですが、どうすればいいでしょうか。こちらとしても是非入会？参加？をさせていただきたいです。
Re: 2026ホビーショーにてお声をかけていただいた者です - せいめい
2026/05/23 (Sat) 10:31:56
はじめまして、会員のせいめいと申します。
この掲示板のレスポンスは ひじょ～に遅い のでどうか気長にお待ちください（笑）
Re: Re: 2026ホビーショーにてお声をかけていただいた者です - やす
2026/05/23 (Sat) 12:38:35
ありがとうございます。とりあえず掲示板に書き込んでください的な事を聞いたので書かせていただきました。またなにか進展がありましたらよろしくお願いします
2026ホビーショーにてお声をかけさせて頂いた者です - あっき〜
2026/05/24 (Sun) 08:06:02
やすさん、その節は素晴らしい作品を見せて頂きありがとうございました。
秋に米原でオフ会が開催されますので、その時イベント掲示板で参加表明して頂き、それまでは作品掲示板でこれまで作った作品など投稿してもらえれば大丈夫ですよ
Re: 2026ホビーショーにてお声をかけさせて頂いた者です - やす
2026/05/25 (Mon) 21:38:46
ありがとうございます。秋まで時間がありますので、作品の進捗などゆったり載せていきます
